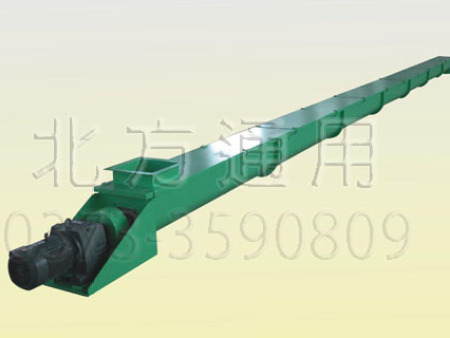

一、 LS/GX系列螺旋输送机产品工作原理：
螺旋输送机利用旋转的螺旋叶片推动在槽中前进，达到输送物料的目的。它能输送粉状、粒状和小块状物料，如面粉、谷物和卵石等，1887年首先在美国应用。机壳一般是固定的U形槽，螺旋输送机由轴和在轴上沿螺旋线布置的叶片组成。散料在自重和机壳的摩擦力作用下堆积在槽的下部，不随叶片旋转而被叶片推动前进。输送干燥的、粘性小的粉、粒状物料时用实体叶片螺旋；输送粘性较大的或块状物料时用带式叶片螺旋；输送易结团物料时用桨式叶片螺旋，这种螺旋除推动物料外还有打散结团的作用。输送距离一般在70米以内，螺旋的投影直径在1250毫米以下，输送倾角小于20°，输送能力大。螺旋输送机可在多处装料、卸料，密封性好,可输送温度低于200℃的物料，但磨损和能耗大。
垂直螺旋输送机和管式螺旋输送机属于特种螺旋输送机。前者的机壳为圆管，螺旋带动物料高速旋转后产生的离心力把物料推向管壁，而后被叶片向上推动。它的提升高度在20米以内,一般为5～10米。后者的机壳也是圆管，管内沿内螺旋线装有叶片，机壳支承在辊子上作低速转动，物料沿叶片向前移动，装料、卸料在两端进行。它可微倾斜输送物料，不会出现卡料现象。
二、LS/GX系列螺旋输送机概述：
LS型螺旋输送机直径由100mm～1250mm，共十二种规格,分为单驱动和双驱动两种形式，单驱动螺旋机 长度可达40m(特大型30m)，双驱动螺旋机采用中间断开轴结构， 长度可达80m(特大型60m)，螺旋机长度每 0.5m 一档，可根据需要选定，螺旋机头部轴承、尾部轴承置于壳体外部减少了灰尘对轴承室的侵入提高了螺旋机关键件的使用寿命。中间吊轴承采用滚动、滑动可互换的两种结构，阻力小、密封性强、耐磨性好。滑动轴承的轴瓦有粉末冶金、尼龙和巴氏合金等多种材料供用户根据不同的场合选用。吊轴承机外侧置式油杯,便于集中加油润滑。进出料口位置布置灵活,并增设电动型出料口，便于自动控制，还可根据用户要求，配置测速报警装置。
LS型螺旋机一直被广泛用于国民经济各部门，如建材、冶金、化工、电力、煤炭、机械、轻工、粮食及食品行业,适宜输送粉状、颗粒状、小块状物料,如水泥、煤粉、粮食、化肥、灰渣、沙子、焦炭等.不宜输送易变质、粘性大、易结块的物料,LS螺旋输送机工作环境温度通常为-20～40℃，输送物料的温度一般为-20～80℃，LS螺旋输送机适宜水平和小倾角布置，倾角以不超过15°为宜，如倾斜角度过大请选用GX系列螺旋输送机，或与我公司技术部门联系进行单独设计。
三、LS/GX系列螺旋输送机产品特点：
●输送：小直径、高转速、变螺距的螺旋体设计，确保产品在工作过程中顺畅、快速、均匀上料。
●随意的布置：输送机的外壳采用较好的无缝钢管通过法兰各段连接为整体，整体刚性好，无论是水平，还是大倾角均可连续输送，并可直接与其配套的设备连接固定，无需地基基础，充分利用空间，移动、拆装十分方便。
●可靠的密封：润滑密封可靠无渗漏，既无浪费物料现象，又创造了良好的工作环境。
●多元化的联接：进、出料口可采用万向节、布袋、法兰联接方式，还可与我厂生产的蝶阀、插板阀组合联接。
●创新的设计：合理的设计，结合制造工艺和完善的质量保证体系，使其具有体积小，承载转矩大、噪音低、不渗油等优点。
四、LS/GX系列螺旋输送机主要特点及工作原理:
1.承载能力大、安全可靠。 2.适应性强、安装维修方便、寿命长。 3.整机体积小、转速高、确保快速均匀输送。 4.密封性好、外壳采用无缝钢管制作，端部采用法兰互相连接成一体，刚性好。 五、LS\GX系列螺旋输送机主要技术参数:
LS型 | 100 | 160 | 200 | 250 | 315 | 400 | 500 | 630 | 800 | 1000 | 1250 |
GX型 | 200 | 250 | 300 | 400 | 500 | ||||||
螺旋直径(mm) | 100 | 160 | 200 | 250 | 315 | 400 | 500 | 630 | 800 | 1000 | 1250 |
螺距(mm) | 100 | 160 | 200 | 250 | 315 | 355 | 400 | 450 | 500 | 560 | 630 |
转速(r/min) | 140 | 120 | 90 | 90 | 75 | 75 | 60 | 60 | 45 | 35 | 30 |
输送量QΦ=0.33（m3/h） | 2.2 | 7.6 | 11 | 22 | 36.4 | 66.1 | 93.1 | 160 | 223 | 304 | 458 |
功率Pd 1=10m(KW) | 1.1 | 1.5 | 2.2 | 2.4 | 3.2 | 5.1 | 4.1 | 8.6 | 12 | 16 | 24.4 |
功率Pd 1=30m(KW) | 1.6 | 2.8 | 3.2 | 5.3 | 8.4 | 11 | 15.3 | 25.9 | 36 | 48 | 73.3 |
转速(r/min) | 120 | 90 | 75 | 75 | 60 | 60 | 45 | 45 | 35 | 30 | 20 |
输送量QΦ=0.33（m3/h） | 1.9 | 5.7 | 18 | 18 | 29.1 | 52.9 | 69.8 | 125 | 174 | 261 | 305 |
功率Pd 1=10m(KW) | 1.0 | 1.3 | 2.1 | 2.1 | 2.9 | 4.1 | 4.7 | 6.8 | 9.4 | 14.1 | 16.5 |
功率Pd 1=30m(KW) | 1.5 | 2.3 | 4.5 | 4.5 | 7 | 8.9 | 11.6 | 20.4 | 28.3 | 42.2 | 49.5 |
转速(r/min) | 90 | 75 | 60 | 60 | 45 | 45 | 35 | 35 | 30 | 20 | 16 |
输送量QΦ=0.33（m3/h） | 1.4 | 4.8 | 15 | 15 | 21.8 | 39.6 | 54.3 | 97 | 149 | 174 | 244 |
功率Pd 1=10m(KW) | 0.9 | 1.2 | 1.9 | 1.9 | 2.5 | 3.4 | 4.3 | 5.4 | 8.1 | 9.5 | 13.3 |
功率Pd 1=30m(KW) | 1.2 | 2.2 | 3.8 | 3.8 | 5.4 | 6.8 | 9.2 | 16 | 24.4 | 28.6 | 39.9 |
转速(r/min) | 75 | 60 | 45 | 45 | 35 | 35 | 30 | 30 | 20 | 16 | 13 |
输送量QΦ=0.33（m3/h） | 1.2 | 3.8 | 11 | 11 | 17 | 31.7 | 46.5 | 73.0 | 99.3 | 139 | 199 |
功率Pd 1=10m(KW) | 0.75 | 1.1 | 1.6 | 1.6 | 2.1 | 3.1 | 3.7 | 4.6 | 5.7 | 7.7 | 11 |
功率Pd 1=30m(KW) | 1.1 | 1.8 | 3.4 | 3.4 | 4.4 | 5.6 | 8 | 14 | 16.7 | 23.2 | 33 |
注：本厂可根据用户需要而设计制造特殊型号规格的螺旋输送机。
本厂对所有技术资料、尺寸保留修改的权利，如实物与文中图案不符，应以实物为准。
