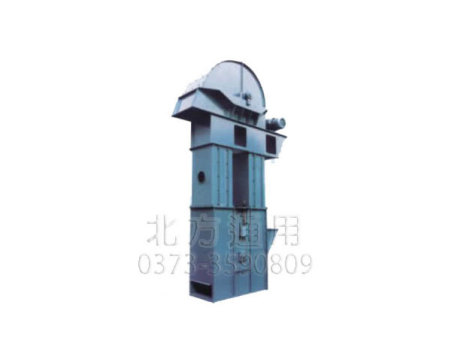

NE板链系列斗式提升机

一、NE系列板链斗式提升机结构及用途：

NE型板链斗式提升机是引进技术而研制的新型提升产品；NE系列板链式斗式提升机应用于各工业，由于节能，NE型板链斗式提升机正在逐步替代HL型等环链式提升机。NE型板链斗式提升机为流入式喂料,物料流入料斗内靠板链提升到顶端,在物料重力作用下自行卸料。主要技术参数符合机械部标准（JB3926-85)。NE型板链斗式提升机采用自流式装料，重力式卸料。链条是合金钢板式链条,耐磨而可靠。驱动部分采用硬齿面减速器。该提升机适用于中、大块和有磨琢性的物料（如石灰石、水泥熟料、石膏、块煤）的垂直输送,物料温度控制在250℃以下。

NE系列板链式斗式提升机为板链式、重力诱导卸料的提升设备。适用于垂直输送粉状、颗粒状、小块状磨琢性或无磨琢性物料，如生料、水泥、煤、石灰石、干粘土、熟料等。

二、NE系列板链斗式提升机工作原理:

NE系列板链式斗式提升机系流入式喂料，物料流入料斗内靠板链提升到顶端，在物料重力作用下自行卸料。本系列提升机规格多(NE15~NE800共11种)提升量广；且生产能高，能耗较低，该机采用全封式机壳链速低，几乎无回料现象，因此无功功率损耗少，噪声低，寿命长。

三、 NE系列板链斗式提升机产品特点:

  1.密封性好，环金污染少。

  2.操作、维修方便、易损件少。

  3.使用成本低，由于节能和维修少，使用成本低。

  4.运行可靠，设计原理，保证整机运行的可靠性，密封性好。环境污染少。

  5.结构港型号，精度高。机壳经折边和中间压筋，再经焊接，刚性好、外观漂亮。

  6.机械尺寸小，与同等提升量的其它各种提升机相比，这种提升机的机械尺寸较小。

  7.输送能力大，该系列提升机具有NE15～NE800多种规格。提升量范围为15～800m3/h。

  8.操作方便，维修少，易损件少。输送链为套筒滚子链，诱导式重力卸料，用于各种粉状、块状物粒的垂直提升。

四、NE系列板链斗式提升机主要结构:

NE系列板链式斗式提升机由运行部件、驱动装置、上部装置、中部机壳、下部装置组成。

运行部件---由料斗和专用板式链条组成,NE30以及下采用单排链,NE50--NE800采用双排链。

驱动装置---采用多种驱动组合驱动,(依 用户实际需要而定)。驱动平台上装有检修架和栏杆。分左装和右装两种。

上部装置---安装有轨道(双排链)、逆止器、卸料口装有防回料橡胶板。

中间节---部分中间节装有轨道(双链),以防止链条工作中摆动。

 下部装置---安装有自动张紧装置。

五、NE系列板链斗式提升机主要工作部件特点:

  1、上部装置：安装有轨道（双排道），防止链条摆动，逆止器，防止料斗回转，物料阻满下部机壳，卸料口装有橡胶板防止回料。

  2、中间节：部分中间节装有轨道（双排节）以防止链条工作中摆动，部分中间节装有检修门以便维修。

  3、下部装置：安装有张紧装置， NE15~NE50采用弹簧张紧，NE100~NE800采用重锤箱张紧。

  4、上下链轮采用 ZG310-570。整体调质，HB229-269齿面淬火HRC40~48。

  5、板链：链板采用 45 # HRC36~42 。

a、采用的板链有较高的剪切强度、疲劳强度及耐磨性能，运转故障率低，使用寿命长；

　b、采用较低的链速度(o．5米/秒)；

　c、采用大容量的料斗和较小的斗距，驱动功率低且输送量大。尤为适应提升破碎后的石灰石和水泥熟料(≥NE50)。

六、NE系列板链斗式提升机技术参数表:
